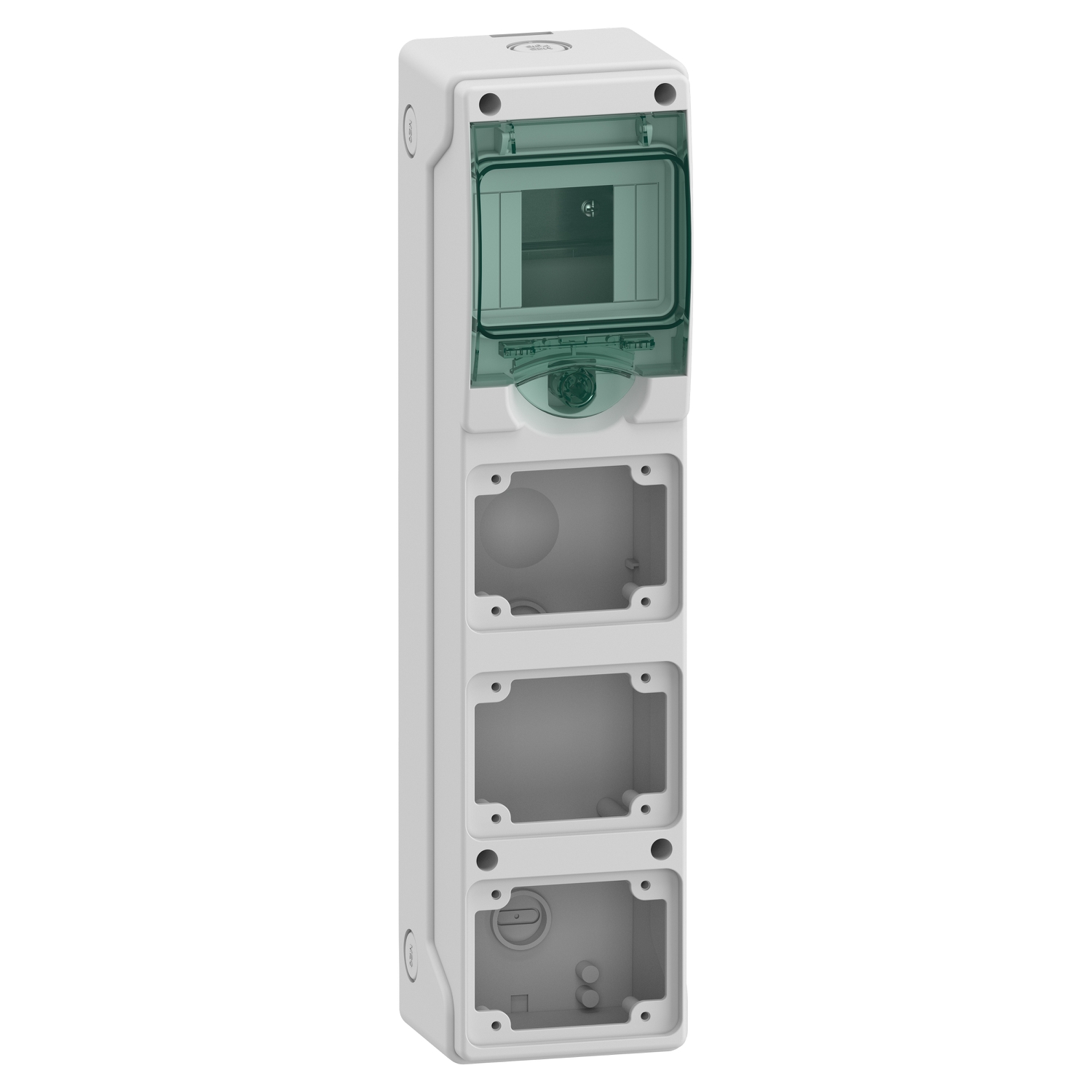

Hermetinis modulinis paskirstymo skydelis Schneider Electric Mureva 13177 virštinkinis montavimas 1 eilė 4 moduliai 3 lizdų angos IP65 skaidrios durelės, pilkas

Schneider Electric Mureva korpusas 13177 yra plastikinis hermetinis modulinis paskirstymo skydelis, montuojamas ant paviršiaus (virštinkinis montavimas). Korpusas turi 1 eilę ir 4 modulius, 3 lizdų angas (gamintojo nurodyti angų matmenys 65×85 mm). Dangčio tipas yra viengubos durelės, dangčio versija uždara; durelės skaidrios ir praleidžia signalą. Durelės be užrakto, uždarymo tipas kitas. Korpuso apsaugos laipsnis IP65, spalva pilka (RAL 7035). Matmenys: aukštis 392 mm, plotis 98 mm, gylis 98,5 mm, vidinis gylis 61 mm. Viduje yra DIN bėgelis, montavimo plokštės nėra. Įžeminimo gnybtų bloko, neutraliojo gnybtų bloko ir N atjungimo šliaužiklio nėra. EMC versijos nėra. Skydelį galima plombuoti, galimas išplėtimas.

Svarbu parenkant: patikrinkite, ar pakanka 4 modulių vienoje eilėje ir ar lizdų angų skaičius bei matmenys tinka naudojamiems įrenginiams. Atkreipkite dėmesį, kad skydelyje nėra gnybtų blokų (neutraliojo ir įžeminimo), montavimo plokštės ir durelių užrakto, todėl, jei jų reikia, jie turi būti parinkti atskirai. Taip pat įsitikinkite, kad vidinis gylis 61 mm ir bendri išoriniai matmenys tinka montavimo vietai.
