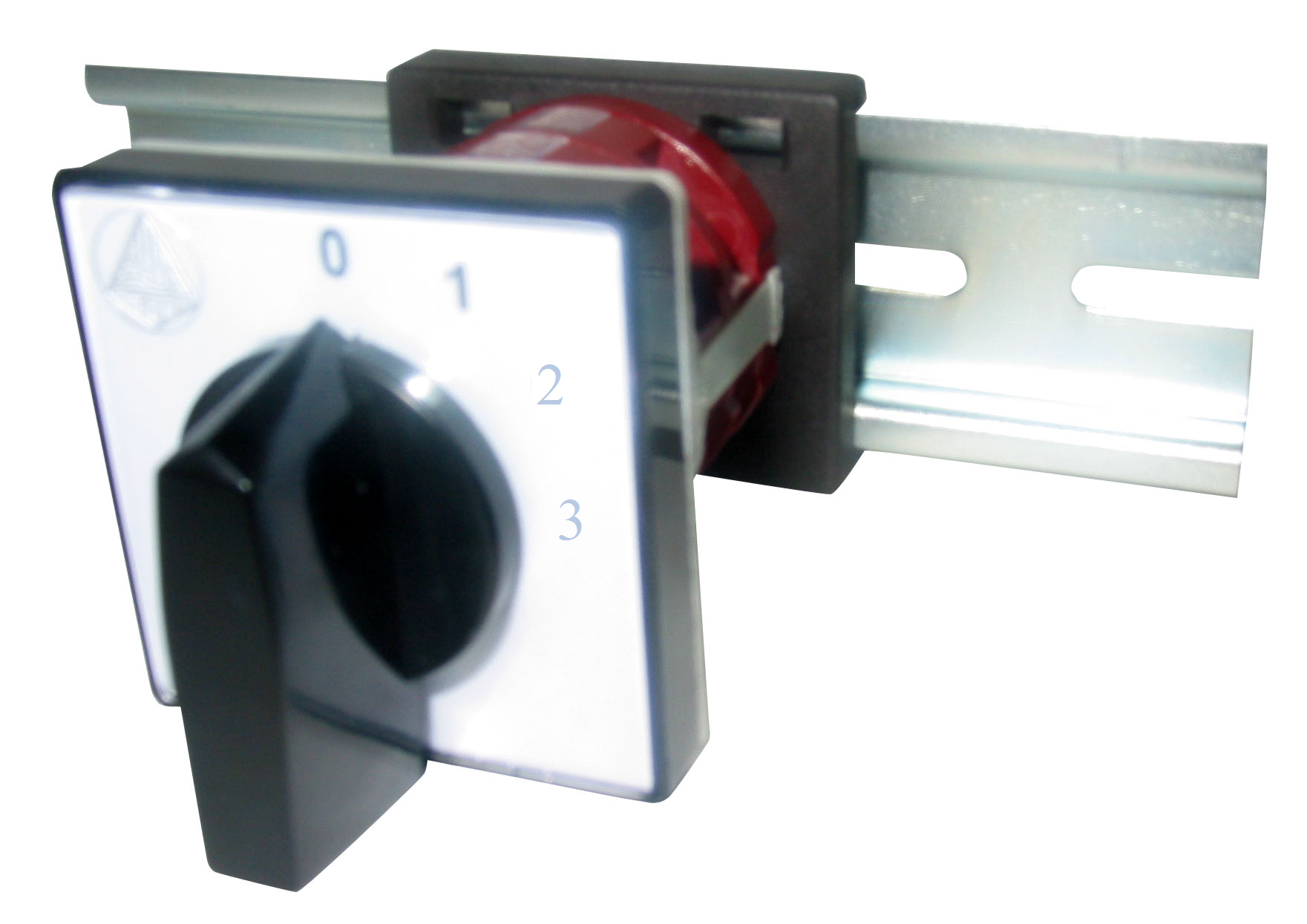

4G 10-108-U-R014-S18 kumštelinis jungiklis atviru korp.10A 3P 0-1-2-3

Vardinė srovė, In: 10 A
Vardinė įtampa, Un: 690 Vac
Galia: 5.2 kW, kai AC2 3×220 Vac
Polių skaičius: 3
Jungiklio padėtys: 0, 1, 2, 3
Schemos numeris: 108
Jungiklio tipas: U (atviru korpusu), S18 (montuojamas su DIN bėgeliu)
Rankena: R014 (juoda)
Pajungimo gnybtai: M3 2×2,5 mm²
Kilmės šalis: Lenkija
Gamintojas: Apator

Šis gaminys yra pramoninės klasės elektros komutavimo įrenginys – Apator gamybos 4G serijos kumštelinis jungiklis atviru korpusu (gamyklinis kodas: 4G 10-108-U-R014-S18). Šis aparatas yra specialiai suprojektuotas rankiniam jėgos bei valdymo grandinių perjungimui ir kelių skirtingų darbo režimų nustatymui pramonės bei automatikos sistemose. Įrenginys veikia kaip keturių padėčių daugiapozicinis perjungiklis (skalė sužymėta 0-1-2-3), leidžiantis pasirinkti nulinę (išjungta) padėtį arba vieną iš trijų numatytų darbo pakopų. Jungiklis yra konstrukciškai pritaikytas 3 polių (3P) komutavimui, todėl juo galima vienu metu saugiai ir pilnai perjungti visas tris trifazės linijos fazes. Aparatas pasižymi ilgalaike maksimalia 10 A vardine srove ir yra skirtas atviram montavimui (U tipas), pritaikytam tvirtinti prietaisą tiesiai į elektros skydo duris ar valdymo pulto panelę. Dėl savo patikimos kumštelinės konstrukcijos bei specifinio vidinio kontaktų sujungimo plano gaminys užtikrina staigų suveikimą, pasižymi ilgu mechaniniu tarnavimo laiku ir turi aiškią valdymo rankenėlę.
